Системы водоподготовки Комплексон (Комплексон-7,
Комплексон-6) предназначены для противонакипной и противокоррозионной
обработки воды путем дозирования в подпиточную воду ингибиторов
накипеобразования и ингибиторов коррозии, реагентов для
химического обескислороживания, а также для проведения химических очисток
теплоэнергетического оборудования путем дозирования растворов комплексонов,
то есть для комплексонатной (комплексонной) водоводготовки.
Отличаются от дозаторов для жидких реагентов Импульс
модернизированной конструкцией, упрощенной схемой монтажа и расширенной комплектацией.
Системы водоподготовки Комплексон обеспечивают приближенное поддержание постоянной
пропорции дозирования при изменении расхода подпиточной воды в пределах до 20 м3/час.
Системы водоподготовки Комплексон рекомендуются для противонакипной и противокоррозионной
обработки воды, а также для периодических химических очисток теплоэнергетического оборудования
в водогрейных котельных мощностью до 50 ГКал/час, преимущественно в бюджетных организациях
образования, здравоохранения, местного самоуправления и социальной защиты населения.
Могут быть использованы также в индивидуальных котельных и теплопунктах,
системах оборотного водоснабжения и системах охлаждения, в транспортных
энергетических установках.
Все детали и узлы дозирующего устройства, контактирующие с водой и жидким реагентом,
изготавливаются из высококачественной нержавеющей стали аустенитного класса.
Системы водоподготовки Комплексон не содержат деталей, движущихся в процессе работы.
Благодаря этому дозатор Комплексон отличается исключительной простотой
и надежностью, в связи с чем его монтаж, наладка и эксплуатация не требует специальных
познаний и при наличии подробной и исчерпывающей технологической документации
(научно-техническим отчетом по ГОСТ 7.32-2001) легко осваивается эксплуатационным персоналом средней квалификации.
Дозатор Комплексон предназначен для эксплуатации в закрытых отапливаемых помещениях
в макроклиматических районах с умеренным и холодным климатом (исполнение УХЛ) по ГОСТ 15150-69*.
Схема дозатора Комплексон:
Системы Комплексон для
комплексонатной (комплексонной) водоподготовки
содержат секционированное сужающее устройство 1
и резервуар для реагента 2, сообщающиеся посредством импульсных трубок с кранами 3 и 4.
Дренажный кран 5 служит для промывки резервуара перед заправкой раствором ингибитора
накипеобразования и коррозии. Для установки системы в подпиточном трубопроводе
предусматривают разрыв длиной 110...115 мм. К концам труб приваривают два фланца 6,
расстояние между зеркалами которых должно составлять 100±2 мм. Между фланцами устанавливают
секционированное сужающее устройство и стягивают фланцы шпильками 7 с шайбами 8 и гайками 9.
Принцип действия дозирующего устройства Комплексон основан на том, что при движении
подпиточной воды через секционированное сужающее устройство возникает перепад
между давлением воды в трубопроводе и сужающем устройстве, который пропорционален
квадрату расхода воды. Под действием этого перепада давления жидкий реагент истекает
из резервуара через калиброванный жиклер и поступает в поток воды. Расход раствора реагента
пропорционален корню квадратному из величины перепада давления. Следовательно,
расход реагента прямо пропорционален расходу воды.

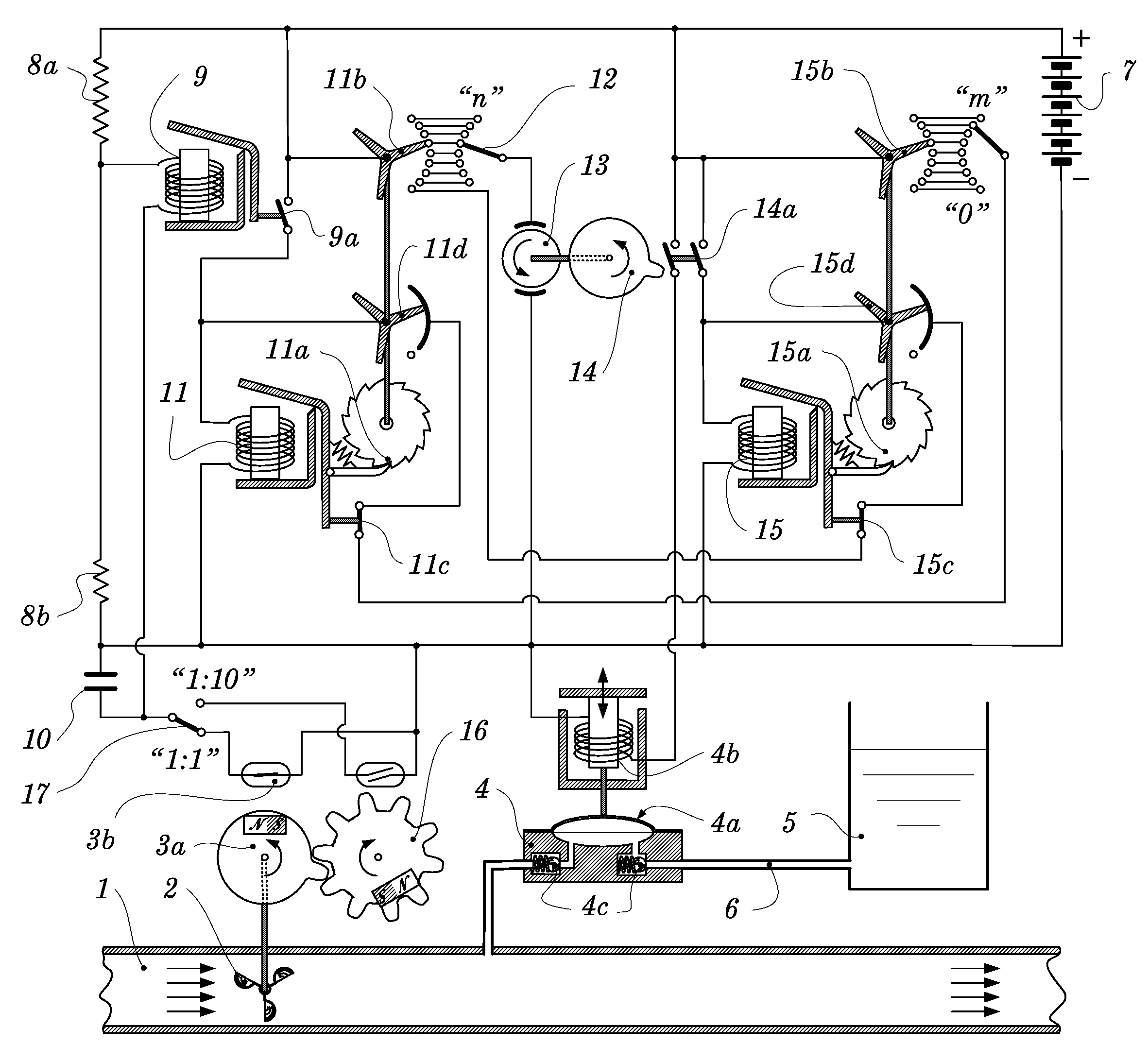

Схема дозирующего устройства Комплексон-6
Технические характеристики систем водоподготовки Комплексон
Наименование характеристик
Значение
Условный проход, мм
25, 32, 50, 80, 100 или 150
Рабочее давление, МПа (кгс/см2), не более
6
Объем заправки реагента, м3
0,002 или 0,005
Габаритные размеры, мм, не более
длина строительная
ширина
высота
100
120
460 или 760
Масса (сухая), кг, не более
5 или 8
Для установки системы в подпиточном трубопроводе
предусматривают разрыв длиной 110...115 мм. К концам труб приваривают два фланца,
расстояние между зеркалами которых должно составлять 100±2 мм. Между фланцами устанавливают
секционированное сужающее устройство и стягивают фланцы шпильками с шайбами и гайками.
Система водоподготовки Комплексон (dy = 25 мм, VРЕЗ = 5 дм3),
смонтированная в котельной
Система водоподготовки Комплексон (dy = 50 мм, VРЕЗ = 2 дм3),
смонтированная в котельной
Если у Вас имеются проблемы, связанные с накипеобразованием и
(или) коррозией в теплоэнергетическом оборудовании,
в тепловых сетях, в системе горячего водоснабжения,
мы можем помочь Вам выбрать необходимое оборудование и технологию
комплексонатной (комплексонной) водоподготовки.
Для этого Вам необходимо обратиться к нам по телефонам: (3412) 91-62-65, 8-909-067-64-39,
факсу: (3412) 91-62-65, электронной почте: chaus@uni.udm.ru,
isk@uni.udm.ru,
направив максимально подробные сведения в форме опросного листа,
либо заполнив и отправив электронную форму.
