Индикаторы коррозии «ИХЛ ИК-30»
|
|
|
Внешний вид
|
Для чего нужны
Индикаторы коррозии «ИХЛ ИК-30»?
Индикаторы коррозии тепловых сетей ИХЛ ИК-30 предназначены
для контроля скорости внутренней коррозии тепловых сетей
гравиметрическим методом по ГОСТ 9.908-85 в соответствии
с руководящим документом
РД 153-34.1-17.465-00 «Методические указания по оценке
интенсивности процессов внутренней коррозии в тепловых сетях».
В соответствии с п. 13.3
СНиП 41-02-2003 «Тепловые сети»
на подающих и обратных трубопроводах водяных тепловых сетей
на выводах с источника теплоты и в наиболее характерных местах
следует предусматривать установку индикаторов коррозии.
Как устроен индикатор коррозии «ИХЛ ИК-30»?
|
|
|

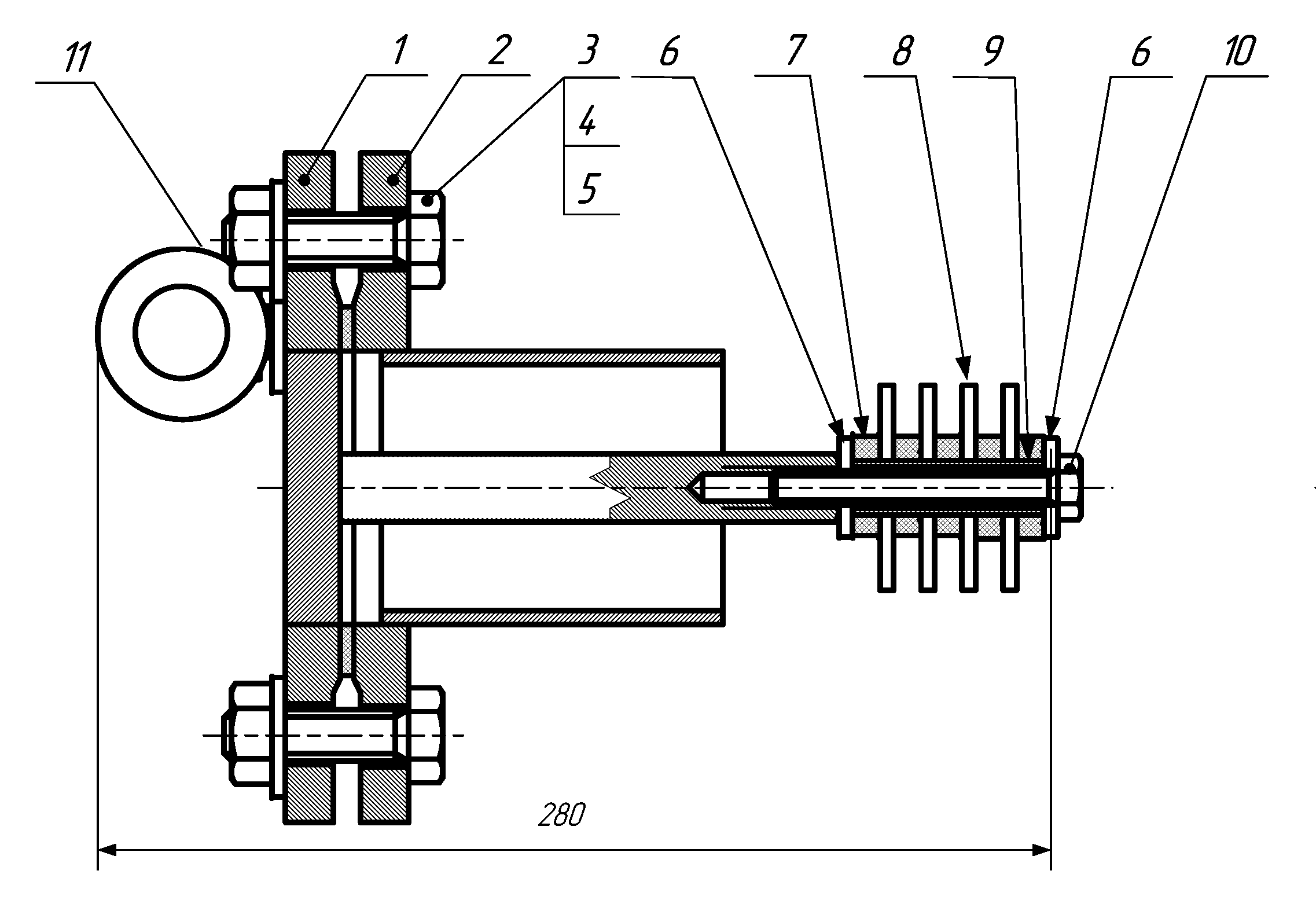

Схема индикатора коррозии «ИХЛ ИК-30»
|
Индикатор коррозии «ИХЛ ИК-30» состоит из корпуса, имеющего крышку на фланцах. К крышке прикреплен штыревой держатель, покрытый слоем электроизоляционного материала и снабженный электроизоляционными шайбами и гайкой. Корпус врезают в трубопровод.
Особенности индикатора коррозии «ИХЛ ИК-30»
1. Индикатор коррозии «ИХЛ ИК-30» монтируется на трубопроводах, имеющих
диаметр 89 мм и более.
2. Для изъятия образцов-свидетелей с целью осуществления контроля необходимо полностью снять давление в теплопроводе, то есть остановить тепловую сеть.
Подробности для любознательных
Статья «Технические средства контроля внутренней коррозии трубопроводов».
Принцип действия индикатора коррозии «ИХЛ ИК-30»
Принцип действия индикатора коррозии «ИХЛ ИК-30» основан на том, что при движении потока воды-теплоносителя она омывает образцы свидетели, установленные в специальной сборке на штоке-держателе, закреплённом на съёмном фланце-крышке. Снимая фланец-крышку, можно извлечь образцы свидетели. После этого, измеряя массу образцов свидетелей, можно определить усреднённую скорость коррозии металла образцов свидетелей в воде-теплоносителе, а проведя металлографические исследования и рентгеновский микроанализ металла, выявить характер коррозионных процессов и разработать мероприятия по защите тепловых сетей от внутренней коррозии либо дать оценку эффективности таких мероприятий.
Технические характеристики индикатора коррозии «ИХЛ ИК-30»
| Наименование характеристик |
Значение |
| Условный проход теплопровода, мм |
от 89 |
| Давление рабочее, МПа (кгс/см2), не более |
1,6 (16) |
| Давление испытательное, МПа (кгс/см2), не более |
2,5 (25) |
| Габаритные размеры, мм, не более |
диаметр
высота |
195
280 |
| Масса, кг, не более |
8 |
Как смонтировать индикатор коррозии «ИХЛ ИК-30»?
Для установки индикатора коррозии «ИХЛ ИК-30» необходимо:
1. В стенке трубопровода проделать круглое отверстие диаметром 90 мм.
2. Отсоединить крышку индикатора коррозии от корпуса и снять уплотнительную прокладку во избежание её повреждения при приварке корпуса индикатора к стенке трубопровода.
3. Вставить корпус индикатора в отверстие в стенке трубопровода и прихвать в двух-трёх местах сварочным аппаратом. Проверить правильность положения индикатора, возможность смонтировать крышку с пакетом образцов-свидетелей и удобно закрыть её.
4. Тщательно обварить сварочным аппаратом стык корпуса индикатора и стенки трубопровода.
5. После охлаждения сварного шва удалить шлак и проверить сварной шов на прочность и плотность.
6. Установить уплотнительную прокладку и крышку индикатора с пакетом образцов свидетелей и затянуть крепёжные болты.
Дополнительные возможности
1. Для трубопроводов с рабочим давлением более 16 кгс/см
2 могут быть изготовлены нестандартные изделия, рассчитанные на более высокое давление.
2. Для нестандартных трубопроводов на основании представленного эскиза трубопровода может быть разработана соответствующая конструкция индикатора коррозии.
3. Все ваши пожелания обсуждаются и учитываются!
Сертификация
В соответствии с Постановлением Правительства Российской Федерации от 01.12.2009 г. № 982 «Единый перечень продукции, подлежащей обязательной сертификации, и единый перечень продукции, подтверждение соответствия которой осуществляется в форме принятия декларации о соответствии», индикаторы коррозии (ОКП 49 3800) не подлежат обязательной сертификации, что подтверждается прилагаемой справкой, выданной Пермским центром стандартизации, метрологии и испытаний Ростехнадзора.
Скачать справку о сертификации (jpg, 123 КБ)
Скачать справку о сертификации (pdf, 1 МБ)
Соответственно с вышеизложенным, в действующей системе сертификации Ростехнадзора не предусмотрено испытательных центров, осуществляющих сертификационные испытания указанных индикаторов коррозии на предмет их соответствия технической документации и предъявляемым требованиям.
Соответствие индикаторов коррозии требованиям качества осуществляется техническим паспортом предприятия-производителя, включающим свидетельство о приёмке.
Несмотря на это, некоторые недобросовестные поставщики различными путями получают сертификаты на аналогичную продукцию. Из этого факта следует сделать вывод, что получение таких "дутых" сертификатов не только не свидетельствует о качестве продукции, но и имеет своей целью скрыть различные приёмы недобросовестной конкуренции. В действительности, чаще всего под "дутыми" сертификатами соответствия скрывается контрафактная продукция, выпущенная с нарушением действующим патентов, то есть незаконно. Говорить о каком-либо качестве контрафактной продукции, конечно, не приходится...
Технический паспорт на индикаторы коррозии
«ИХЛ ИК-30»
Скачать технический паспорт (pdf, 144 КБ)
Цены на индикаторы коррозии «ИХЛ ИК-30»
Посмотреть цены
Как купить индикатор коррозии «ИХЛ ИК-30»?
Уважаемые Заказчики!
Пожалуйста, при заказе
индикатора коррозии «ИХЛ ИК-30» уточняйте
условный проход трубопровода, на котором планируется монтаж индикатора коррозии.
Перейти в раздел "Как купить?"
