Дозатор «Импульс»
|
|
|

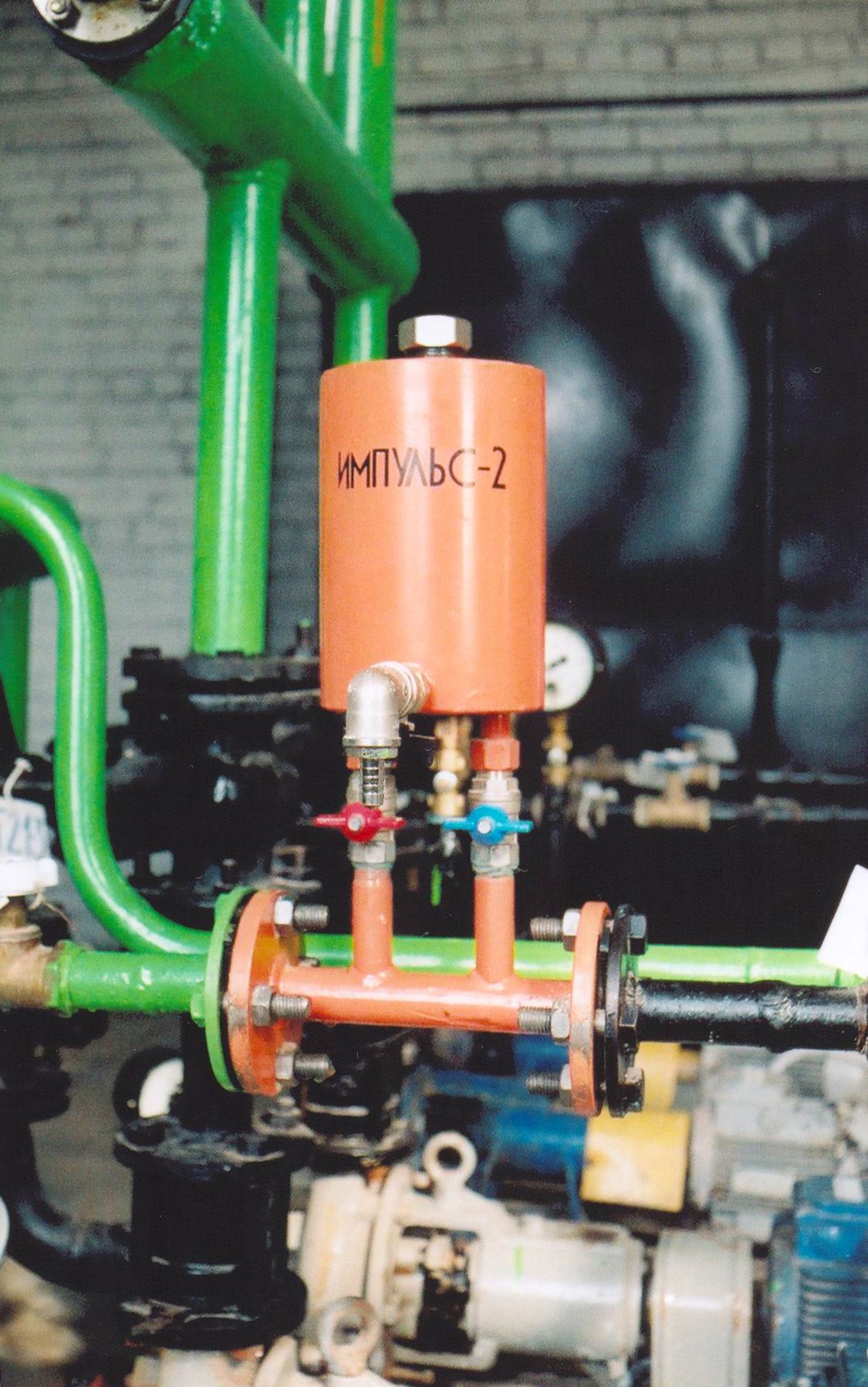

Внешний вид |
Для чего нужен «Импульс»?
Системы водоподготовки «Импульс» используются в технологических процессах защиты систем отопления, охлаждения и оборотного водоснабжения от накипи и коррозии. С помощью систем водоподготовки «Импульс» можно осуществлять:
– противокоррозионную обработку воды ингибиторами коррозии;
– противонакипную обработку воды ингибиторами солеотложений;
– химическую очистку воды от кислорода реагентами, поглощающими кислород;
– введение красителей и флуоресцеинов в воду тепловых сетей, котельных и ЦТП;
– предпусковые химические очистки оборудования отмывочными реагентами;
– химические очистки оборудования «на ходу» специальными композициями.
Где нужен «Импульс»?
Системы водоподготовки «Импульс» являются оптимальным решением для осуществления технологических процессов противонакипной и противокоррозионной обработки воды, а также для химических очисток оборудования в следующих системах:
– водогрейных котельных;
– малых паровых котельных (с котлами Е-1/9 и подобными);
– центральных теплопунктах;
– оборотных системах охлаждения;
– компрессорных установках;
– системах охлаждения с градирнями;
– брызгальных бассейнах;
– транспортных (железнодорожных, судовых) энергетических установках.
Особенности и преимущества
1. Системы водоподготовки «Импульс» обеспечивают приближённое поддержание постоянной пропорции дозирования реагента при изменении расхода подпиточной воды в пределах от 0,001 до 100 м3/час.
2. Системы водоподготовки «Импульс» монтируются на трубопроводах с условным проходом от 25 до 150 мм.
«Импульс» – проверено временем
По сравнению с другими дозаторами реагентов, разработанных и выпускаемых ФГБОУ ВПО «УдГУ», «Импульс» является наиболее старой, зарекомендовавшей себя, проверенной временем моделью. Главная её особенность — надёжность.
В конструкции систем водоподготовки «Импульс» использован не электромеханический, а ГИДРАВЛИЧЕСКИЙ привод. Все инженеры знают, что везде, где от оборудования требуется наивысшая надёжность, используют именно гидравлический привод.
Конструкция систем водоподготовки «Импульс» не содержит деталей, движущихся в процессе работы. Благодаря этому АСДР «Импульс» отличается простотой и надёжностью.
Системы водоподготовки «Импульс» не содержат токоведущих частей. Это обеспечивает не только экономичность, но и полную безопасность в любых помещениях, в том числе во влажных, сырых и с металлическим полом.
Системы водоподготовки «Импульс» не содержат пластмассовых частей и других эрзац-материалов. Все детали и узлы изготовлены из металла, а прокладки – из паронита. При этом все детали и узлы, контактирующие с реагентом, изготовлены из высококачественной, химически стойкой нержавеющей стали аустенитного класса 12Х18Н10Т, легированной титаном. Это, а также современная технология сварки и контроля сварных швов, полностью исключает возможность коррозии.
Ответственная часть конструкции – дозирующий жиклёр – изготовлена с высокой точностью из исключительно стойкой и износоустойчивой фосфористой бронзы, что гарантирует многолетнюю стойкость жиклёра даже при его очистках малоквалифицированным персоналом.
Монтаж, наладка и эксплуатация систем водоподготовки «Импульс» при наличии технологической документации не требует специальных познаний и легко выполняется персоналом средней квалификации.
Нельзя не отметить компактность «Импульса»: АСДР размещается непосредственно на трубопроводе без выносных баков, шкафов, щитов и т.п.
В случае небольших повреждений дозатора «Импульс» его ремонт может быть выполнен слесарем средней квалификации. Многие детали являются стандартными, а нестандартные детали могут быть отремонтированы известными всем методами: рихтовкой, сваркой, зачисткой. Так, засорившийся дозирующий жиклёр легко прочистить зубочисткой или медной проволокой – как это сделать, знает каждый. А что делать владельцу другой системы водоподготовки, если будет пробита электрическая обмотка импортного насоса-дозатора?
Устройство
|
|
|

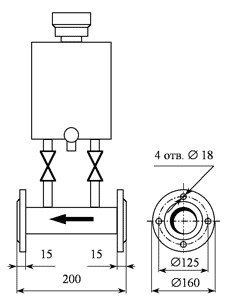

Схема дозирующего устройства «Импульс» |
1 – труба; 2 – фланцы; 3 – сужающее устройство; 4, 5 – соединительные краны; 6 – резервуар; 7 – крышка; 8 – дренажный кран.
Дозирующее устройство «Импульс» (серийно выпускаемые типоразмеры «Импульс–2», «Импульс–5», «Импульс–10», «Импульс–20») состоит из трубы 1 с фланцами 2, внутри которой расположено сужающее устройство 3. К сужающему устройству посредством соединительных кранов 4 и 5 присоединен резервуар 6 с резьбовой крышкой 7 и дренажным патрубком, который снабжен краном шаровым 8.
